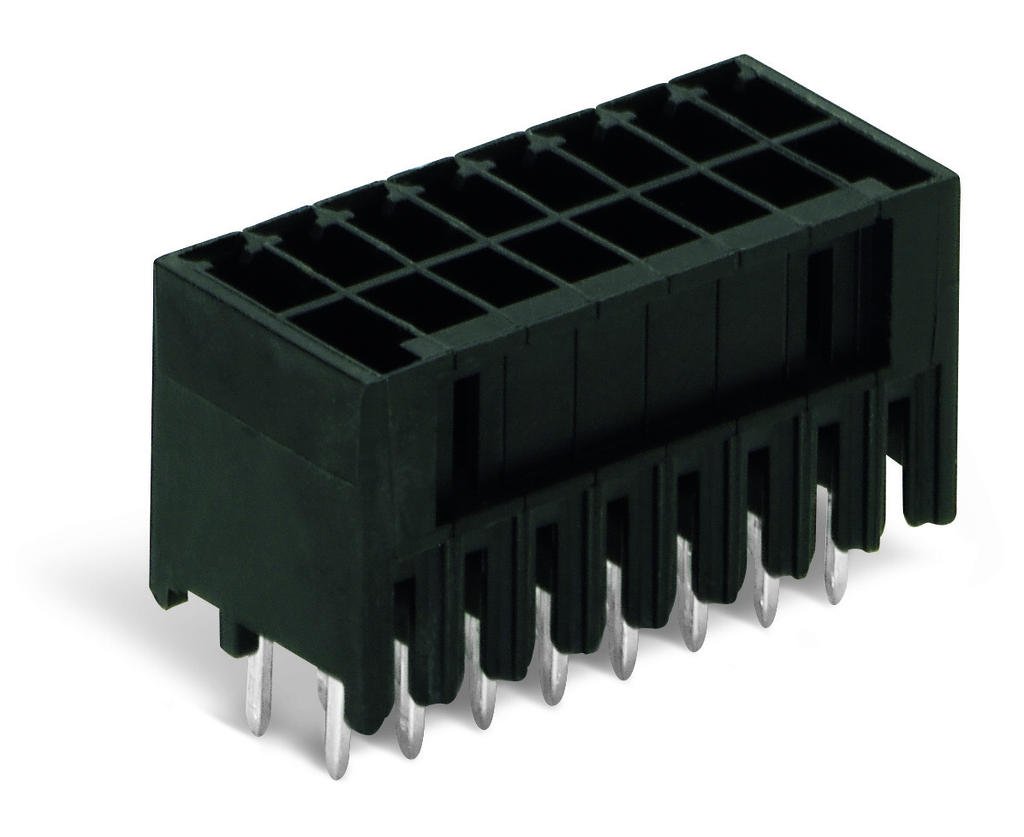

THT erkek konnektör, 2 sıra; 0.8 x 0.8 mm solder pin; düz; Hatalı eşlemeye karşı %100 korumalı; Pin aralığı 3,5 mm; 2 x 18 kutup; siyah Kurşunsuz Reflow lehimleme için soket gövdesi THR uyumlu yalıtım malzemesinden dökülmüştürAyrılmış pin yuvaları hasarı önler ve konnektörleri çıkarıldıklarında dokunmaya karşı korumalı hale getirirHatalı eşlemeye karşı %100 korumalıKodlama seçeneği mevcutGüvenlik bilgisi 1:The MULTI CONNECTION SYSTEM (MCS) is designed without breaking capacity for compliance with DIN EN 61984. When used as intended, MCS Connectors shall not be connected/disconnected when live or under load. The circuit design should ensure header pins, which can be touched, are not live when unmated.
THT erkek konnektör, 2 sıra; 0.8 x 0.8 mm solder pin; düz; Hatalı eşlemeye karşı %100 korumalı; Pin aralığı 3,5 mm; 2 x 18 kutup; siyah
| Anma gerilimi (III / 3) | 80V |
| Şok gerilimi (3) | 2,5kV |
| Anma gerilimi (III / 2) | 160V |
| Şok gerilimi (1) | 2,5kV |
| Anma gerilimi (II / 2) | 250V |
| Şok gerilimi(2) | 2,5kV |
| Nominal akım | 10A |
| Legend (ratings) | (III / 2) ≙ Overvoltage category III / Pollution degree 2 |
| Rated voltage UL (Use Group B) | 150V |
| Rated current UL (Use Group B) | 10A |
| Rated voltage UL (Use Group C) | 50V |
| Rated current UL (Use Group C) | 10A |
| Rated voltage CSA (Use Group B) | 150V |
| Rated current CSA (Use Group B) | 12A |
| Kutup sayısı | 36 |
| Toplam potansiyel sayısı | 3 |
| Üründeki münferit bağlantı nesnesi sayısı | 1 |
| Seviye sayısı | 2 |
| Pin aralığı | 3,5 mm / 0.138 inch |
| Width | 64,5 mm / 2.539 inch |
| Height | 17,3 mm / 0.681 inch |
| Yüzeyden yükseklik | 13,5 mm / 0.531 inch |
| Depth | 13,3 mm / 0.524 inch |
| Lehimli pin uzunluğu | 3,8mm |
| Lehimli pin boyutları | 0,8 x 0,8 mm |
| Delinen delik toleransı | 1,2(- … +0,1) mm |
| Contact type (pluggable connector) | Male connector/plug |
| Connector connection type | for PCBs |
| Mismating protection | Yes |
| Mating direction to the PCB | 90° |
| PCB contact | THT |
| Solder pin arrangement | over the entire male connector, in line |
| Number of solder pins per potential | 1 |
| Renk | siyah |
| Malzeme grubu | I |
| İzolasyon malzemesi | Polyphthalamide (PPA GF) |
| UL 94´e göre tutuşabilirlik değeri | V0 |
| Kontak materyali | Electrolytic copper (Ecu) |
| Kontak kaplaması | kalay kaplamalı |
| Yangın yükü | 0,185MJ |
| Ağırlık | 9,1 |
| Sınır sıcaklık aralığı | -60 … +100 °C |
| Product Group | 3 (Multi Conn. System) |
| SAP´den ambalaj tipi | BOX |
| Country of origin | PL |
| GTIN | 4045454700133 |
| Customs Tariff No. | 85366990990 |
