1 iletkenli dişi fiş; Takmalı montaj ayaklı; 2,5 mm²; Pin aralığı 7,5 mm; 10 kutuplu; 2,50 mm²; gri Tüm iletken tipleri için üniversal bağlantıDikey ve yatay CAGE CLAMP® işlemi ile kolay kablo ön-montajı ve ünite üzerinde kablolamaEntegre test yuvalarıKodlama seçeneği mevcutGüvenlik bilgisi 1:The MULTI CONNECTION SYSTEM (MCS) is designed without breaking capacity for compliance with DIN EN 61984. When used as intended, MCS Connectors shall not be connected/disconnected when live or under load. The circuit design should ensure header pins, which can be touched, are not live when unmated.

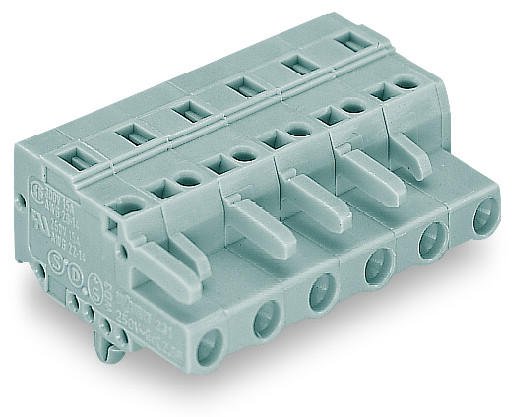

1 iletkenli dişi fiş; Takmalı montaj ayaklı; 2,5 mm²; Pin aralığı 7,5 mm; 10 kutuplu; 2,50 mm²; gri
| Anma gerilimi (III / 3) | 500V |
| Şok gerilimi (3) | 6kV |
| Anma gerilimi (III / 2) | 630V |
| Şok gerilimi (1) | 6kV |
| Anma gerilimi (II / 2) | 1000V |
| Şok gerilimi(2) | 6kV |
| Nominal akım | 16A |
| Legend (ratings) | (III / 2) ≙ Overvoltage category III / Pollution degree 2 |
| Rated voltage UL (Use Group B) | 300V |
| Rated current UL (Use Group B) | 15A |
| Rated voltage UL (Use Group D) | 300V |
| Rated current UL (Use Group D) | 10A |
| Rated voltage per UL 1977 (factory wiring only) | 600V |
| Rated current per UL 1977 (factory wiring only) | 15A |
| Rated voltage CSA (Use Group B) | 300V |
| Rated current CSA (Use Group B) | 15A |
| Rated voltage CSA (Use Group D) | 300V |
| Rated current CSA (Use Group D) | 10A |
| Bağlantı teknolojisi | CAGE CLAMP® |
| Actuation type | Operating tool |
| Tek damarlı boylar | 0,08 … 2,5 mm² / 28 … 12 AWG |
| İnce bükümlü kablolar | 0,08 … 2,5 mm² / 28 … 12 AWG |
| İnce bükümlü kablolar, yalıtımlı yüksüklü | 0,25 … 1,5 mm² |
| İnce bükümlü kablolar, yalıtımsız yüksüklü | 0,25 … 2,5 mm² |
| Sıyırma uzunluğu | 8 … 9 mm / 0.31 … 0.35 inch |
| Kutup sayısı | 10 |
| Toplam bağlantı noktası sayısı | 10 |
| Toplam potansiyel sayısı | 10 |
| Üründeki münferit bağlantı nesnesi sayısı | 1 |
| Seviye sayısı | 1 |
| Conductor entry direction to mating direction | 0° |
| Pin aralığı | 7,5 mm / 0.295 inch |
| Width | 74 mm / 2.913 inch |
| Height | 18,8 mm / 0.74 inch |
| Yüzeyden yükseklik | 14,3 mm / 0.563 inch |
| Depth | 26,45 mm / 1.041 inch |
| Gehäuseblechstärke | 0,6 … 1,2 mm / 0.024 … 0.047 inch |
| Montaj tipi | Snap-in mounting foot |
| Montaj tipi | Panel mounting |
| Contact type (pluggable connector) | Female connector/socket |
| Connector connection type | for conductors |
| Mismating protection | No |
| Renk | gri |
| Malzeme grubu | I |
| İzolasyon malzemesi | Polyamide 66 (PA 66) |
| UL 94´e göre tutuşabilirlik değeri | V0 |
| Sıkıştırma yayı malzemesi | Chrome nickel spring steel (CrNi) |
| Kontak materyali | Copper alloy |
| Kontak kaplaması | kalay kaplamalı |
| Yangın yükü | 0,347MJ |
| Ağırlık | 21 |
| Sınır sıcaklık aralığı | -60 … +85 °C |
| Product Group | 3 (Multi Conn. System) |
| SAP´den ambalaj tipi | BOX |
| Country of origin | DE |
| GTIN | 4044918374910 |
| Customs Tariff No. | 85366990990 |
