1 sinyal kontağıKat. 4 / PL e ve bis SIL 3 e kadarki uygulamalar için uygun1 ya da 2 kanallı sinyal değerlendirmesiBaşlatma / geri besleme devresi denetimiSeçime bağlı kısa devre tanımı3 emniyetli kontak durdurma kategorisi 0

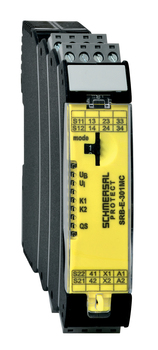

| Ürün tip tanımı | SRB-E-301MC-CC |
| Ürün numarası (sipariş numarası) | 103016932 |
| EAN (European Article Number) | 4030661511603 |
| eCl@ss number, version 12.0 | 27-37-18-19 |
| eCl@ss number, version 11.0 | 27-37-18-19 |
| eCl@ass Numara, Sürümü 9.0 | 27-37-18-19 |
| ETIM number, version 7.0 | EC001449 |
| ETIM number, version 6.0 | EC001449 |
| TÜV cULus CCC |
| Normlar, talimatlar | EN IEC 62061 EN ISO 13849-1 EN IEC 60947-5-1 EN IEC 60947-5-3 EN IEC 60947-5-5 EN IEC 61508 EN IEC 60204-1 EN IEC 60947-1 |
| İklime ilişkin zorlama | EN 60068-2-78 |
| Gövdelerin malzemesi | Plastik, fiber cam takviyeli termoplastik, havalandırılmış |
| Brüt ağırlık | 250 g |
| Elektronik sigorta | Evet |
| Kopuk tel algılaması | Evet |
| Kısa devre tanımı | Evet |
| Çıkarılabilir klemensler | Evet |
| Başlangıç girişi | Evet |
| Geri besleme devresi | Evet |
| Otomatik reset fonksiyonu | Evet |
| Toprak bağlantısı algılama | Evet |
| Entegre gösterge, durum | Evet |
| Yardımcı kontaktların sayısı | 1 |
| LED sayısı | 5 |
| Açıcıların sayısı | 2 |
| Emniyet kontakları sayısı, DURDUR 0 | 3 |
| Normlar, talimatlar | EN ISO 13849-1 EN IEC 62061 EN IEC 61508 |
| Durdurma kategorisi | 0 |
| Performance Level, up to | e |
| Category | 4 |
| Diagnostic Coverage (DC) Level | > 99 % |
| PFH value | 6,00 x 10⁻⁹ /h |
| PFD value | 4,00 x 10⁻⁵ |
| Safety Integrity Level (SIL), suitable for applications in | 3 |
| Mission time | 20 Yıl(lar) |
| Common Cause Failure (CCF), minimum | 65 |
| Mekanik ömür, minimum | 10.000.000 operasyon sayısı |
| Montaj | IEC 60715 uyarınca norm kızaklar için hızlı sabitleme |
| Terminal tanımlamaları | EN 60947-1 |
| Konektör, konektör | Yay makara bağlantısı, tak Sabit ya da esnek |
| Kablo kesiti, minimum | 0,25 mm² |
| Kablo kesiti, maximum | 1,5 mm² |
| Genişlik | 22,5 mm |
| Yükseklik | 98 mm |
| Derinlik | 115 mm |
| Mahfaza koruma türü | IP40 |
| Montaj alanının koruma türü | IP54 |
| Klemenslerin veya bağlantıların koruma türü | IP20 |
| Ambient temperature | -25 ... +60 °C |
| Storage and transport temperature | -40 ... +85 °C |
| Titreşime karşı direnç EN 60068-2-6 göre | 10 ... 55 Hz, Genlik 0.35 mm |
| şoka karşı direnç | 30 g / 11 ms |
| Nominal darbeye dayanma gerilimi | 4 kV |
| Overvoltage category | III |
| Kirlilik derecesi e göre IEC/EN 60664-1 | 2 |
| Frekans aralığı | 50 Hz 60 Hz |
| Operating voltage | 24 VAC -15 % / +10 % |
| Ripple voltage | 10 % |
| Rated operating voltage | 24 VAC |
| Rated operating voltage | 24 VDC |
| Kontrol seçenekleri için nominal AC gerilimi, 50 Hz, minimum | 20,4 VAC |
| Kontrol seçenekleri için nominal AC gerilimi, 50 Hz, maximum | 26,4 VAC |
| Kontrol seçenekleri için nominal AC gerilimi, 60 Hz, minimum | 20,4 VAC |
| Kontrol seçenekleri için nominal AC gerilimi, 60 Hz, maximum | 26,4 VAC |
| Kontrol seçenekleri için nominal DC gerilimi, minimum | 20,4 VDC |
| Kontrol seçenekleri için nominal DC gerilimi, maximum | 28,8 VDC |
| Elektriksel güç tüketimi | 2,9 W |
| Elektriksel güç tüketimi | 5 VA |
| Kontak direnci, maksimum | 0,1 Ω |
| Bilgi (kontak direnci) | yeni durumda |
| Elektrik kesintisi durumunda kapatma gecikmesi, tipik | 50 ms |
| ACİL DURDURMA durumunda kapatma gecikmesi, tipik | 20 ms |
| Otomatik başlatma durumunda yaklaşma gecikmesi, tipik | 100 ms |
| SIFIRLAMA durumunda yaklaşma gecikmesi, tipik | 20 ms |
| Anahtarlama frekansı, maximum | 0,3 Hz |
| Malzeme, kontaklar, elektrikli | AgSn0, Ag-Ni, kendi kendini temizler, pozitif hareket |
| Voltage, Utilisation category AC-15 | 230 VAC |
| Current, Utilisation category AC-15 | 4 A |
| Voltage, Utilisation category DC-13 | 24 VDC |
| Current, Utilisation category DC-13 | 4 A |
| Switching capacity, minimum | 10 VDC |
| Switching capacity, minimum | 10 mA |
| Switching capacity, maximum | 250 VAC |
| Switching capacity, maximum | 6 A |
| İletim direnci, maximum | 40 Ω |
| Switching capacity, maximum | 24 VDC |
| Switching capacity, maximum | 1 A |
| EMC rating | EMC-Directive |
| Indicated operating states | Konum rölesi K2 Konum rölesi K1 Dahili çalışma gerilimi Ui UB: Besleme gerilimi mevcut |
| Bilgi (uygulama kullanımları) | Güvenlik sensörü Koruma sistemi menteşeli emniyetli koruma Acil Stop butonu Halatlı acil stop anahtarları Işıklı güvenlik perdesi Işıklı güvenlik bariyerleri |
