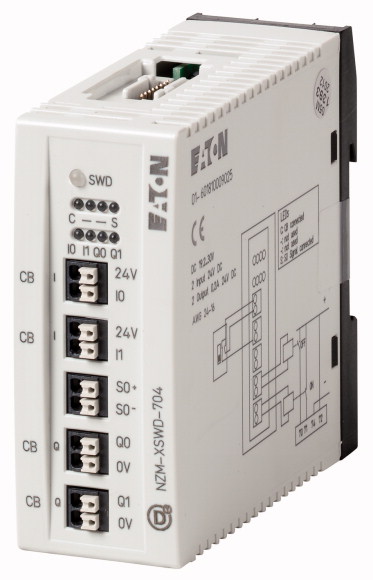

Bağlantı, SmartWireDarwin, NZM için Devre kesici serisi için opsiyonel aksesuarlar NZM, dünya çapında kullanım için kapsamlı bir uygulama seçenekleri portföyü sunar. Modüler fonksiyon grupları sayesinde montajı her zaman esnek ve kolaydır. Notlar: Modül, elektronik serbest bırakmalı NZM2/3/4 ile SmartWire-DT arasındaki veri bağlantısını gerçekleştirir. Anahtar aynı zamanda bir motor sürücüsü kullanılarak uzaktan da değiştirilebilir. Enerji verileri (kWh) için kalıcı hafıza. enerji verileri, harici bir enerji ölçüm modülü NZN...-XMC-SO'nun dijital girişi (S 0) aracılığıyla iletilir. Anahtar durumu için 2 dijital giriş. Uzaktan anahtarlama için 2 transistör çıkışı. Durum verileri: NZM: AÇIK/KAPALI/AÇMA, yük uyarıları, son açma nedeni, gerçek akım değeri, döner kodlama anahtarlarının anahtar tipi gerçek ayarları. Devre kesici için bir bağlantı kablosu ve iki adet NZM yardımcı kontağı (1xNO, 1xNC) standart olarak dahildir.
Bağlantı, SmartWireDarwin, NZM için
Devre kesici serisi için opsiyonel aksesuarlar NZM, dünya çapında kullanım için kapsamlı bir uygulama seçenekleri portföyü sunar. Modüler fonksiyon grupları sayesinde montajı her zaman esnek ve kolaydır. Notlar: Modül, elektronik serbest bırakmalı NZM2/3/4 ile SmartWire-DT arasındaki veri bağlantısını gerçekleştirir. Anahtar aynı zamanda bir motor sürücüsü kullanılarak uzaktan da değiştirilebilir. Enerji verileri (kWh) için kalıcı hafıza. enerji verileri, harici bir enerji ölçüm modülü NZN...-XMC-SO'nun dijital girişi (S 0) aracılığıyla iletilir. Anahtar durumu için 2 dijital giriş. Uzaktan anahtarlama için 2 transistör çıkışı. Durum verileri: NZM: AÇIK/KAPALI/AÇMA, yük uyarıları, son açma nedeni, gerçek akım değeri, döner kodlama anahtarlarının anahtar tipi gerçek ayarları. Devre kesici için bir bağlantı kablosu ve iki adet NZM yardımcı kontağı (1xNO, 1xNC) standart olarak dahildir.
| Product range | SmartWire-DT slave | ||||||||||||||||||||||||||||||||||||||||||
| Subrange | SmartWire-DT module NZM circuit-breakers | ||||||||||||||||||||||||||||||||||||||||||
| Product range | Accessories | ||||||||||||||||||||||||||||||||||||||||||
| Standard/Approval | IEC | ||||||||||||||||||||||||||||||||||||||||||
| Construction size | NZM2/3/4 | ||||||||||||||||||||||||||||||||||||||||||
| Accessories | Accessories, diagnostics & communication | ||||||||||||||||||||||||||||||||||||||||||
| Function | The module implements the data connection between the NZM2/3/4 with electronic release and SmartWire-DT. | ||||||||||||||||||||||||||||||||||||||||||
| Description | A switch with a remote operator can also be remotely operated with the module. Two digital inputs for the switch status 2 transistor outputs for remote switching Retentive memory for energy data (kWh) Energy data is transmitted through digital input (S0) from an external energy measuring module NZN...-XMC-SO. |
||||||||||||||||||||||||||||||||||||||||||
| Messages | Status data NZM: ON/OFF/TRIPPED Load warnings Reason for last trip Actual current value in A Switch type Actual settings of the rotary coding switches |
||||||||||||||||||||||||||||||||||||||||||
| Information about equipment supplied | A connection cable (1.90 m) for the circuit-breaker and two NZM auxiliary contacts (1 x NO, 1 x NC) are included as standard. | ||||||||||||||||||||||||||||||||||||||||||
| For use with | SmartWire-DT interface for NZM circuit-breakers | ||||||||||||||||||||||||||||||||||||||||||
| Connection to SmartWire-DT | yes | ||||||||||||||||||||||||||||||||||||||||||
| Standards | IEC/EN 61131-2 EN 50178 |
||||||||||||||||||||||||||||||||||||||||||
| Approvals >shipping classification |
DNV GL BV LRS |
||||||||||||||||||||||||||||||||||||||||||
| Dimensions (W x H x D) | 35 x 90 x 101 mm | ||||||||||||||||||||||||||||||||||||||||||
| Weight | 0.1 kg | ||||||||||||||||||||||||||||||||||||||||||
| Mounting | Top-hat rail IEC/EN 60715, 35 mm | ||||||||||||||||||||||||||||||||||||||||||
| Mounting position | Vertical | ||||||||||||||||||||||||||||||||||||||||||
| Relative humidity >Condensation |
Take appropriate measures to prevent condensation | ||||||||||||||||||||||||||||||||||||||||||
| Relative humidity >Relative humidity, non-condensing (IEC/EN 60068-2-30) |
5 - 95 % | ||||||||||||||||||||||||||||||||||||||||||
| Protection type (IEC/EN 60529, EN50178, VBG 4) | IP20 | ||||||||||||||||||||||||||||||||||||||||||
| Vibrations (IEC/EN 61131-2:2008) >Constant amplitude 3,5 mm |
5 - 8.4 Hz | ||||||||||||||||||||||||||||||||||||||||||
| Vibrations (IEC/EN 61131-2:2008) >Constant acceleration 1 g |
8.4 - 150 Hz | ||||||||||||||||||||||||||||||||||||||||||
| Mechanical shock resistance (IEC/EN 60068-2-27) semi-sinusoidal 15 g/11 ms | 9 Impacts | ||||||||||||||||||||||||||||||||||||||||||
| Drop to IEC/EN 60068-2-31 [Drop height] | 50 mm | ||||||||||||||||||||||||||||||||||||||||||
| Free fall, packaged (IEC/EN 60068-2-32) | 0.3 m | ||||||||||||||||||||||||||||||||||||||||||
| Overvoltage category | II | ||||||||||||||||||||||||||||||||||||||||||
| Pollution degree | 2 | ||||||||||||||||||||||||||||||||||||||||||
| Electrostatic discharge (IEC/EN 61131-2:2008) >Air discharge (Level 3) |
8 kV | ||||||||||||||||||||||||||||||||||||||||||
| Electrostatic discharge (IEC/EN 61131-2:2008) >Contact discharge (Level 2) |
4 kV | ||||||||||||||||||||||||||||||||||||||||||
| Electromagnetic fields (IEC/EN 61131-2:2008) >80 - 1000 MHz |
10 V/m | ||||||||||||||||||||||||||||||||||||||||||
| Electromagnetic fields (IEC/EN 61131-2:2008) >1.4 - 2 GHz |
3 V/m | ||||||||||||||||||||||||||||||||||||||||||
| Electromagnetic fields (IEC/EN 61131-2:2008) >2 - 2.7 GHz |
1 V/m | ||||||||||||||||||||||||||||||||||||||||||
| Radio interference suppression (SmartWire-DT) | EN 55011 Class A | ||||||||||||||||||||||||||||||||||||||||||
| Burst (IEC/EN 61131-2:2008, Level 3) >Supply cable |
2 kV | ||||||||||||||||||||||||||||||||||||||||||
| Burst (IEC/EN 61131-2:2008, Level 3) >Signal lines |
1 kV | ||||||||||||||||||||||||||||||||||||||||||
| Burst (IEC/EN 61131-2:2008, Level 3) >SmartWire-DT cables |
1 kV | ||||||||||||||||||||||||||||||||||||||||||
| Radiated RFI (IEC/EN 61131-2:2008, Level 3) | 10 V | ||||||||||||||||||||||||||||||||||||||||||
| Station type | SmartWire-DT slave | ||||||||||||||||||||||||||||||||||||||||||
| Setting the baud rate | automatic | ||||||||||||||||||||||||||||||||||||||||||
| Status SmartWire-DT | Green LED | ||||||||||||||||||||||||||||||||||||||||||
| Connection | Plug, 8-pole Connection plug: External device plug SWD4-8SF2-5 |
||||||||||||||||||||||||||||||||||||||||||
| Current consumption (15 V SWD supply) |
|
||||||||||||||||||||||||||||||||||||||||||
| Terminal for I/O sensor >Connection type |
Push in terminals | ||||||||||||||||||||||||||||||||||||||||||
| Terminal for I/O sensor >Solid |
0.2 - 1.5 (AWG 24 - 16) mm2 | ||||||||||||||||||||||||||||||||||||||||||
| Terminal for I/O sensor >Flexible with ferrule |
0.25 - 1.5 mm2 | ||||||||||||||||||||||||||||||||||||||||||
| Quantity | 8 | ||||||||||||||||||||||||||||||||||||||||||
| Input current | Normally 4 at 24 V DC mA | ||||||||||||||||||||||||||||||||||||||||||
| Limit value type 1 | Low < 5V DC;High > 15V DC | ||||||||||||||||||||||||||||||||||||||||||
| Input delay | High->Low < 0.2 ms Low -> High typ. < 0,2 ms |
||||||||||||||||||||||||||||||||||||||||||
| Status display inputs | yellow LED | ||||||||||||||||||||||||||||||||||||||||||
| Quantity | 4 | ||||||||||||||||||||||||||||||||||||||||||
| Output current | Normally 0.5 at 24 V DC A | ||||||||||||||||||||||||||||||||||||||||||
| Short-circuit tripping current | max. 1.2 over 3 ms A | ||||||||||||||||||||||||||||||||||||||||||
| Lamp load [RLL ] | ≦ ≤ 3 W | ||||||||||||||||||||||||||||||||||||||||||
| Overload proof | yes, with diagnostics | ||||||||||||||||||||||||||||||||||||||||||
| Switching capacity | EN 60947-5-1 utilization category DC-13 | ||||||||||||||||||||||||||||||||||||||||||
| Inputs for SmartWire-DT | Yes | ||||||||||||||||||||||||||||||||||||||||||
| Outputs to SmartWire-DT | Yes | ||||||||||||||||||||||||||||||||||||||||||
| Operating ambient temperature min. | -25 °C | ||||||||||||||||||||||||||||||||||||||||||
| Operating ambient temperature max. | +55 °C | ||||||||||||||||||||||||||||||||||||||||||
| 10.2 Strength of materials and parts >10.2.2 Corrosion resistance |
Meets the product standard´s requirements. | ||||||||||||||||||||||||||||||||||||||||||
| 10.2 Strength of materials and parts >10.2.3.1 Verification of thermal stability of enclosures |
Meets the product standard´s requirements. | ||||||||||||||||||||||||||||||||||||||||||
| 10.2 Strength of materials and parts >10.2.3.2 Verification of resistance of insulating materials to normal heat |
Meets the product standard´s requirements. | ||||||||||||||||||||||||||||||||||||||||||
| 10.2 Strength of materials and parts >10.2.3.3 Verification of resistance of insulating materials to abnormal heat and fire due to internal electric effects |
Meets the product standard´s requirements. | ||||||||||||||||||||||||||||||||||||||||||
| 10.2 Strength of materials and parts >10.2.4 Resistance to ultra-violet (UV) radiation |
Meets the product standard´s requirements. | ||||||||||||||||||||||||||||||||||||||||||
| 10.2 Strength of materials and parts >10.2.5 Lifting |
Does not apply, since the entire switchgear needs to be evaluated. | ||||||||||||||||||||||||||||||||||||||||||
| 10.2 Strength of materials and parts >10.2.6 Mechanical impact |
Does not apply, since the entire switchgear needs to be evaluated. | ||||||||||||||||||||||||||||||||||||||||||
| 10.2 Strength of materials and parts >10.2.7 Inscriptions |
Meets the product standard´s requirements. | ||||||||||||||||||||||||||||||||||||||||||
| 10.3 Degree of protection of ASSEMBLIES | Does not apply, since the entire switchgear needs to be evaluated. | ||||||||||||||||||||||||||||||||||||||||||
| 10.4 Clearances and creepage distances | Meets the product standard´s requirements. | ||||||||||||||||||||||||||||||||||||||||||
| 10.5 Protection against electric shock | Does not apply, since the entire switchgear needs to be evaluated. | ||||||||||||||||||||||||||||||||||||||||||
| 10.6 Incorporation of switching devices and components | Does not apply, since the entire switchgear needs to be evaluated. | ||||||||||||||||||||||||||||||||||||||||||
| 10.7 Internal electrical circuits and connections | Is the panel builder´s responsibility. | ||||||||||||||||||||||||||||||||||||||||||
| 10.8 Connections for external conductors | Is the panel builder´s responsibility. | ||||||||||||||||||||||||||||||||||||||||||
| 10.9 Insulation properties >10.9.2 Power-frequency electric strength |
Is the panel builder´s responsibility. | ||||||||||||||||||||||||||||||||||||||||||
| 10.9 Insulation properties >10.9.3 Impulse withstand voltage |
Is the panel builder´s responsibility. | ||||||||||||||||||||||||||||||||||||||||||
| 10.9 Insulation properties >10.9.4 Testing of enclosures made of insulating material |
Is the panel builder´s responsibility. | ||||||||||||||||||||||||||||||||||||||||||
| 10.10 Temperature rise | The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices. | ||||||||||||||||||||||||||||||||||||||||||
| 10.11 Short-circuit rating | Is the panel builder´s responsibility. The specifications for the switchgear must be observed. | ||||||||||||||||||||||||||||||||||||||||||
| 10.12 Electromagnetic compatibility | Is the panel builder´s responsibility. The specifications for the switchgear must be observed. | ||||||||||||||||||||||||||||||||||||||||||
| 10.13 Mechanical function | The device meets the requirements, provided the information in the instruction leaflet (IL) is observed. | ||||||||||||||||||||||||||||||||||||||||||
| Supply voltage AC 50 Hz | 0 - 0 V | ||||||||||||||||||||||||||||||||||||||||||
| Supply voltage AC 60 Hz | 0 - 0 V | ||||||||||||||||||||||||||||||||||||||||||
| Supply voltage DC | 24 - 24 V | ||||||||||||||||||||||||||||||||||||||||||
| Voltage type of supply voltage | DC | ||||||||||||||||||||||||||||||||||||||||||
| Supporting protocol for TCP/IP | No | ||||||||||||||||||||||||||||||||||||||||||
| Supporting protocol for PROFIBUS | No | ||||||||||||||||||||||||||||||||||||||||||
| Supporting protocol for CAN | No | ||||||||||||||||||||||||||||||||||||||||||
| Supporting protocol for INTERBUS | No | ||||||||||||||||||||||||||||||||||||||||||
| Supporting protocol for ASI | No | ||||||||||||||||||||||||||||||||||||||||||
| Supporting protocol for KNX | No | ||||||||||||||||||||||||||||||||||||||||||
| Supporting protocol for MODBUS | No | ||||||||||||||||||||||||||||||||||||||||||
| Supporting protocol for Data-Highway | No | ||||||||||||||||||||||||||||||||||||||||||
| Supporting protocol for DeviceNet | No | ||||||||||||||||||||||||||||||||||||||||||
| Supporting protocol for SUCONET | No | ||||||||||||||||||||||||||||||||||||||||||
| Supporting protocol for LON | No | ||||||||||||||||||||||||||||||||||||||||||
| Supporting protocol for SERCOS | No | ||||||||||||||||||||||||||||||||||||||||||
| Supporting protocol for PROFINET IO | No | ||||||||||||||||||||||||||||||||||||||||||
| Supporting protocol for PROFINET CBA | No | ||||||||||||||||||||||||||||||||||||||||||
| Supporting protocol for Foundation Fieldbus | No | ||||||||||||||||||||||||||||||||||||||||||
| Supporting protocol for EtherNet/IP | No | ||||||||||||||||||||||||||||||||||||||||||
| Supporting protocol for AS-Interface Safety at Work | No | ||||||||||||||||||||||||||||||||||||||||||
| Supporting protocol for DeviceNet Safety | No | ||||||||||||||||||||||||||||||||||||||||||
| Supporting protocol for INTERBUS-Safety | No | ||||||||||||||||||||||||||||||||||||||||||
| Supporting protocol for PROFIsafe | No | ||||||||||||||||||||||||||||||||||||||||||
| Supporting protocol for SafetyBUS p | No | ||||||||||||||||||||||||||||||||||||||||||
| Supporting protocol for other bus systems | Yes | ||||||||||||||||||||||||||||||||||||||||||
| Radio standard Bluetooth | No | ||||||||||||||||||||||||||||||||||||||||||
| Radio standard WLAN 802.11 | No | ||||||||||||||||||||||||||||||||||||||||||
| Radio standard GPRS | No | ||||||||||||||||||||||||||||||||||||||||||
| Radio standard GSM | No | ||||||||||||||||||||||||||||||||||||||||||
| Radio standard UMTS | No | ||||||||||||||||||||||||||||||||||||||||||
| IO link master | No | ||||||||||||||||||||||||||||||||||||||||||
| System accessory | Yes | ||||||||||||||||||||||||||||||||||||||||||
| Degree of protection (IP) | IP20 | ||||||||||||||||||||||||||||||||||||||||||
| With potential separation | Yes | ||||||||||||||||||||||||||||||||||||||||||
| Fieldbus connection over separate bus coupler possible | Yes | ||||||||||||||||||||||||||||||||||||||||||
| Rail mounting possible | Yes | ||||||||||||||||||||||||||||||||||||||||||
| Wall mounting/direct mounting | Yes | ||||||||||||||||||||||||||||||||||||||||||
| Front build in possible | No | ||||||||||||||||||||||||||||||||||||||||||
| Rack-assembly possible | No | ||||||||||||||||||||||||||||||||||||||||||
| Suitable for safety functions | No | ||||||||||||||||||||||||||||||||||||||||||
| Category according to EN 954-1 | B | ||||||||||||||||||||||||||||||||||||||||||
| SIL according to IEC 61508 | None | ||||||||||||||||||||||||||||||||||||||||||
| Performance level acc. EN ISO 13849-1 | None | ||||||||||||||||||||||||||||||||||||||||||
| Appendant operation agent (Ex ia) | No | ||||||||||||||||||||||||||||||||||||||||||
| Appendant operation agent (Ex ib) | No | ||||||||||||||||||||||||||||||||||||||||||
| Explosion safety category for gas | None | ||||||||||||||||||||||||||||||||||||||||||
| Explosion safety category for dust | None | ||||||||||||||||||||||||||||||||||||||||||
| Width | 35 mm | ||||||||||||||||||||||||||||||||||||||||||
| Height | 102 mm | ||||||||||||||||||||||||||||||||||||||||||
| Depth | 90 mm | ||||||||||||||||||||||||||||||||||||||||||
| North America Certification | Request filed for UL and CSA |
